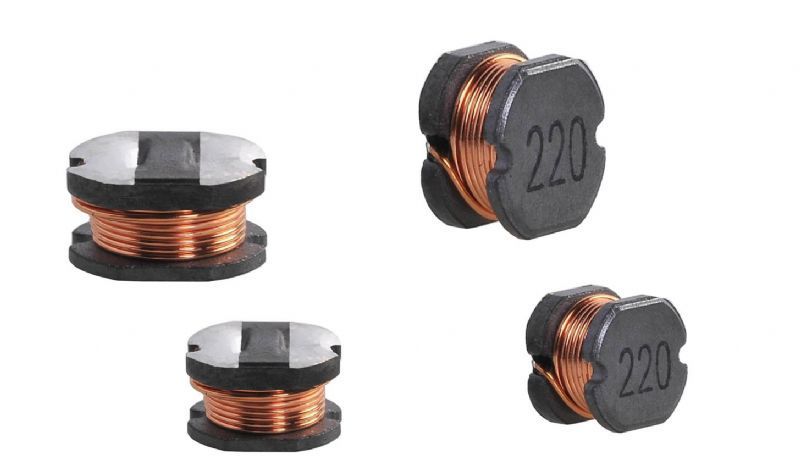

CD電感自動化檢測設備檢測效率400-600件/分鐘，準確率99.9%。
代替人工檢測，提高生產效率，降低生產成本。主要檢測內容
為：破損、裂紋、臟污等
一：檢測內容及要求
檢測工件面積：
長8mm寬8.4mm高4mm的樣件的外觀檢測
檢測內容：
1:底部正光檢測
2:頂部正光檢測
3:側面正光檢測
4:反側面正光檢測
5:側面正光檢測
6:反側面正光檢測
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量150-200件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套, 1個底部正光、1個頂部正光、4個側面正光
5:工業鏡頭: 6套，6個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)
11:出料設備（傳送帶，控制器）
二.1： 設備外觀3D立體圖
三：1底部正光檢測方式
底部檢測效果原圖:
三：1 底部正光檢測方式
底部檢測良品效果分析圖: OK
三：1 底部正光檢測方式
底部檢測膠水不良品效果分析圖:NG
三：1 底部正光檢測方式
底部檢測破損不良品效果分析圖:NG
三：1 底部正光檢測方式
底部檢測開裂不良品效果分析圖:NG
三：2 頂部正光檢測方式
頂部檢測效果原圖:
三：2 頂部正光檢測方式
頂部檢測良品效果分析圖: OK
三：2 頂部正光檢測方式
頂部檢測電極膠水不良品效果分析圖:NG
三：2 頂部正光檢測方式
頂部檢測電極開裂不良品效果分析圖:NG
三：2 頂部正光檢測方式
頂部檢測開裂不良品效果分析圖:NG
三：2 頂部正光檢測方式
頂部檢測電極破損不良品效果分析圖:NG
三：3、4 側面正光檢測方式
側面檢測效果原圖:
三：3、4 側面正光檢測方式
側面檢測良品效果分析圖: OK
三：3、4側面正光檢測方式
側面檢測溢膠不良品效果分析圖:NG
三：3、4側面正光檢測方式
側面檢測缺膠不良品效果分析圖:NG
三：5、6側面正光檢測方式
側面檢測效果原圖:
三：5、6側面正光檢測方式
側面檢測良品效果分析圖: OK
三：5、6側面正光檢測方式
側面檢測溢膠不良品效果分析圖:NG
三：5、6側面正光檢測方式
側面檢測缺膠不良品效果分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
