字符有無視覺檢測設備，可以快速判斷字符印錯，缺印。

一：檢測內容及要求

檢測工件面積：

          長度100mm*寬度25mm的樣件的表面字符

檢測內容：

           1:表面字符的有無或多點

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量60-100件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機:1套

5:工業鏡頭:1套FA工業相機

6:專業機構架

7:光電傳感器

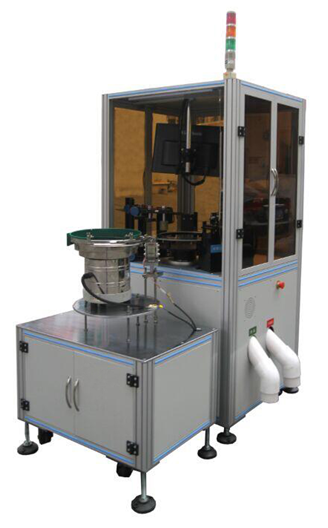

二.1： 設備外觀3D立體圖

三：1 檢測方式

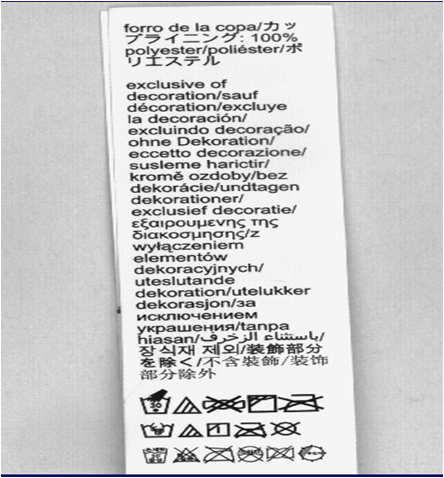

檢測效果原圖:

三：1 檢測方式

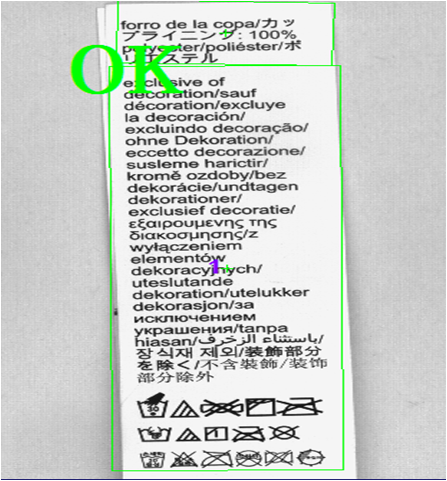

檢測良品分析圖:OK

三：1 檢測方式

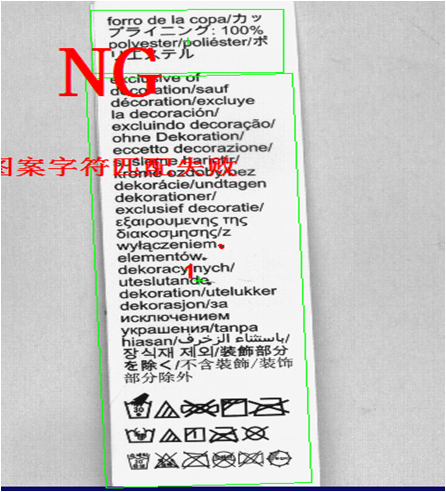

檢測多點不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

更多字符有無視覺檢測設備信息請咨詢思普泰克。
